01
Kollisionen zwischen Fachmodellen
TGA, Elektrotechnik, Tragwerk und Architektur entstehen oft in getrennten Modellen. Die Konflikte werden anschließend im koordinierten Gesamtmodell sichtbar.
KI-gestützte BIM-Koordination für Revit-Modelle
Schnellere BIM-Clash-Resolution mit BAMROC und HUBAROC
BAMROC und HUBAROC unterstützen einen der zeitintensivsten Schritte in der BIM-Koordination: die Bearbeitung von MEP/TGA- und Struktur-Kollisionen innerhalb eines Revit/Navisworks-Workflows.
Durch automatische Clash Resolution können in geeigneten Fällen mehrere Tage Ingenieurarbeit innerhalb von etwa einer Stunde reduziert werden.
Besonders wertvoll ist dies bei vielen wiederkehrenden MEP/TGA-Clashes, die geprüft, angepasst und erneut kontrolliert werden müssen.
AiPlanLab Kft. – Vertrieb, Demo und Pilotunterstützung für BAMROC und HUBAROC in deutsch- und ungarischsprachigen Märkten.
Informationen anfordernClashes zu finden ist nur der erste Schritt. Der eigentliche Zeitaufwand liegt in der Bearbeitung.
In der BIM-Koordination liegt der größte Aufwand häufig nicht in der Kollisionsprüfung selbst, sondern in der fachlich sinnvollen, nachvollziehbaren und im Modell prüfbaren Behebung der Kollisionen.
02
Manuelle Korrekturschleifen
Die Anpassung von Rohrleitungen, Lüftungskanälen, Kabeltrassen und tragenden Bauteilen erfordert viele Iterationen und fundierte technische Entscheidungen.
03
Termin- und Kostendruck
Spät erkannte oder langsam bearbeitete Clashes können Koordinationsverzug, Umplanung und Unsicherheit in der Ausführung verursachen.
Zwei Ansätze für dasselbe Problem
BAMROC und HUBAROC adressieren denselben Kernbereich: die effizientere Bearbeitung von Kollisionen in BIM/Revit-Modellen. Der Unterschied liegt vor allem im Grad der Automatisierung und der direkten Kontrolle durch den Ingenieur.
BAMROCKI-gestützte, automatische BIM-Clash-Resolution

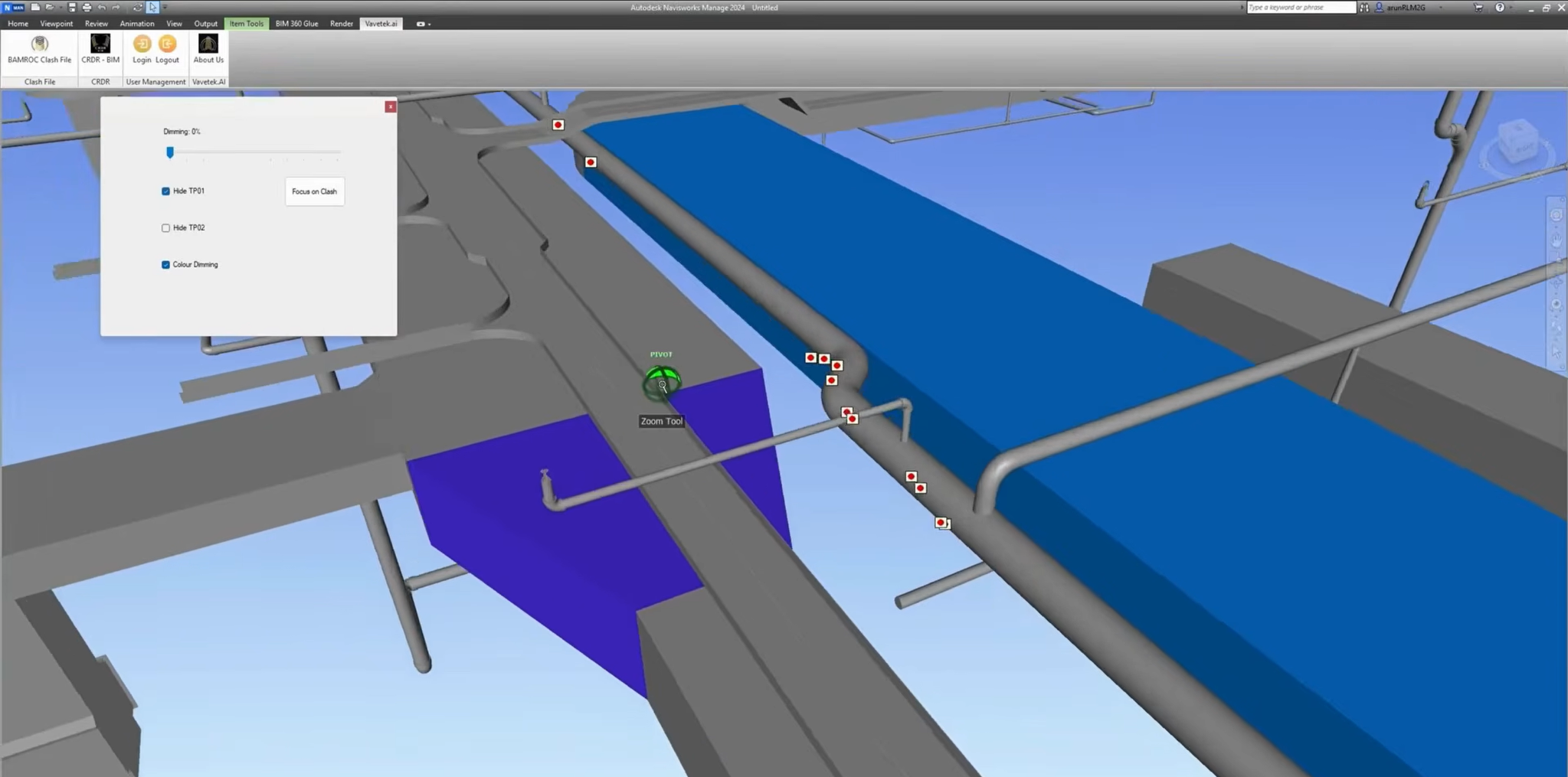

BAMROC – BIM Automatic Modular Resolver of Clashes – ist ein KI-gestütztes Revit-Plugin für die Bearbeitung von MEP/TGA–MEP/TGA- und MEP/TGA–Struktur-Kollisionen. Ziel ist es, manuelle Clash-Resolution-Prozesse zu beschleunigen, Modellanpassungen zu unterstützen und die Anzahl der Iterationen zu reduzieren.
- Automatische oder halbautomatische Bearbeitung von MEP/TGA-Clashes in der Revit-Umgebung.
- Move- und Bend-Strategien je nach Projektsituation.
- Definition von Wartungs- und Prüfungsabständen zwischen unterschiedlichen MEP/TGA-Systemen.
- In einen Navisworks-basierten Clash-Workflow integrierbarer Prüfprozess.
HUBAROCClash Resolution mit direkter Ingenieurkontrolle

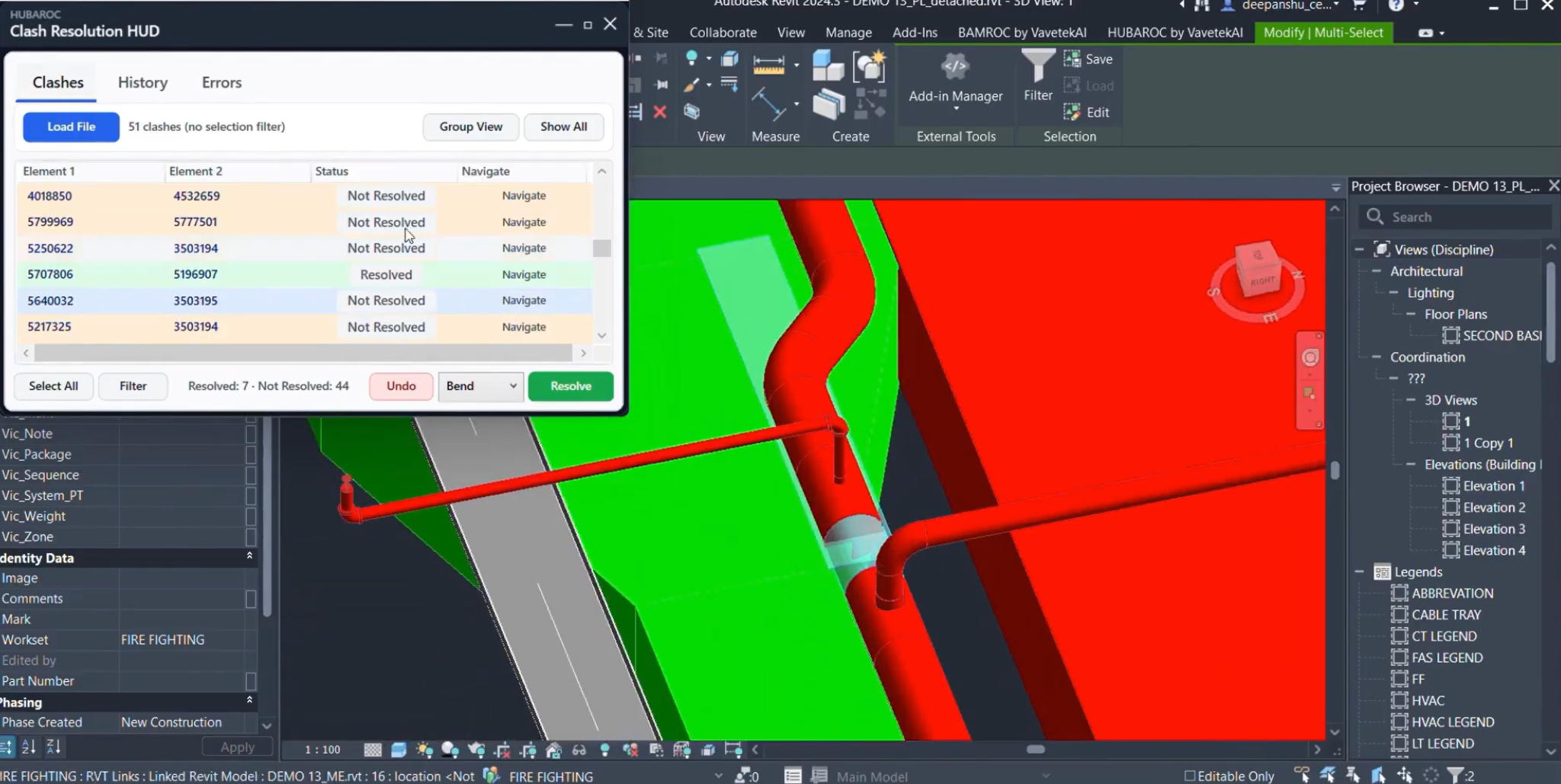

HUBAROC – Human-Assisted Semi-Automatic Resolver of Clashes in BIM – kann ein sinnvoller Einstieg für Teams sein, die ihre Clash-Resolution-Prozesse beschleunigen möchten, dabei aber technische Entscheidungen und Modelländerungen weiterhin eng kontrollieren wollen.
- Halbautomatischer, nachvollziehbarer Workflow für BIM-Koordinationsteams.
- Hilfreich in sensiblen Bereichen und komplexen MEP/TGA-Koordinationssituationen.
- Der Ingenieur entscheidet, die Software unterstützt eine schnellere Suche nach möglichen Führungen und Lösungen.
- Geeignet für ein erstes Pilotprojekt, wenn ein Unternehmen KI-gestützte Automatisierung zunächst kontrolliert testen möchte.
Wie fügt sich die Lösung in den BIM-Workflow ein?
Ziel ist nicht, den BIM-Koordinator zu ersetzen, sondern viele manuelle, wiederkehrende Schritte der Clash Resolution zu beschleunigen und besser prüfbar zu machen.
Clashes vorbereiten
Im Revit/Navisworks-basierten Koordinationsprozess können nach Identifikation und Strukturierung der Clashes die relevanten Bereiche und Fachmodellelemente ausgewählt werden.
KI-gestützte Bearbeitung
BAMROC oder HUBAROC unterstützt die kollisionsärmere Führung von Leitungen, Kabeltrassen, Lüftungskanälen und weiteren MEP/TGA-Elementen.
Ingenieurtechnische Prüfung
Nach den Anpassungen kann das Modell erneut geprüft werden. Der Ingenieur entscheidet, ob die Lösung akzeptiert oder weiter verfeinert wird.
✓ Unterstützte Revit-Versionen: 2020–2025.
✓ Revit / Navisworks BIM-Workflow
✓ Auch neben Linear, MagiCAD und anderen Revit-basierten MEP/TGA-Add-ins einsetzbar
✓ MEP clash resolution
✓ Kostenlose Demo und Testmöglichkeit
Weniger manuelle Korrektur, schnellere Koordination
BAMROC und HUBAROC können dort besonders wertvoll sein, wo viele wiederkehrende BIM-Kollisionen in kurzer Zeit geprüft, bearbeitet und erneut kontrolliert werden müssen.
11×schnellere Clash Resolution gegenüber manuellen Methoden
67%Kosteneinsparung gegenüber manuellen Clash-Resolution-Prozessen
94%automatisch bearbeitete Clashes in einem größeren Testprojekt
Für wen ist die Lösung interessant?
Den größten Nutzen kann die Lösung bei Unternehmen bringen, bei denen BIM-Koordination und Revit-basierte MEP/TGA-Modellanpassungen regelmäßig und zeitintensiv sind.
Geeignete Einsatzbereiche
- BIM-Teams von TGA- und Elektroplanungsbüros.
- Generalplaner und BIM-Koordinationsdienstleister.
- MEP/TGA-Koordination auf Ausführungsseite bei größeren Projekten.
- Revit-basierte Modellierung und Navisworks-Clash-Management-Workflow.
Wofür dies nicht die primäre Lösung ist
- Industrieanlagen und spezielle Infrastrukturprojekte.
- Gebäude mit sehr spezieller Geometrie.
- Modelle auf LOD400+ bzw. Fabrication-Niveau.
- Situationen, in denen die ingenieurtechnische Entscheidung nicht vollständig automatisierbar ist.
BAMROC oder HUBAROC?
Die beiden Lösungen konkurrieren nicht miteinander: Sie unterstützen unterschiedliche Automatisierungsgrade und unterschiedliche Einführungsstrategien.
| Lösung | Fokus | Wann ist es sinnvoll? |
|---|---|---|
| BAMROC | Automatische KI-gestützte Clash Resolution | Wenn viele MEP/TGA- und Struktur-Kollisionen schnell bearbeitet werden müssen und das Ziel eine deutliche Reduzierung der manuellen Korrekturzeit ist. |
| HUBAROC | Human-assisted, halbautomatische Clash Resolution | Wenn das Team zunächst mehr direkte Ingenieurkontrolle behalten möchte, die Koordination aber bereits beschleunigen will. |
Deutschsprachige BAMROC- und HUBAROC-Videos
Sehen Sie sich die deutschsprachigen Videos an und fragen Sie anschließend per E-Mail eine kostenlose Testmöglichkeit an. In der Demo unterstützen wir Sie dabei zu beurteilen, welcher Workflow besser zu Ihrem BIM-Koordinationsprozess passt.
BAMROC Tutorial auf Deutsch
HUBAROC Demo auf Deutsch
Kostenlose BAMROC/HUBAROC Demo und Testmöglichkeit anfragen
Schreiben Sie AiPlanLab Kft. Wir klären gemeinsam, mit welchem Revit/BIM-Workflow, welchem Modellbereich und welchem Ziel die Lösung sinnvoll getestet werden kann.
Häufige Fragen
Kurze Antworten auf die wichtigsten Fragen zu Einführung, Test und Anwendbarkeit.
Wofür ist BAMROC gedacht?
BAMROC ist eine KI-gestützte BIM-Clash-Resolution-Lösung, die die Bearbeitung von MEP/TGA- und Struktur-Kollisionen in Revit-Modellen beschleunigt.
Wofür ist HUBAROC gedacht?
HUBAROC ist ein human-assisted, halbautomatischer Clash-Resolution-Workflow. Er kann ein guter Einstieg für Teams sein, die KI-gestützte Clash Resolution zunächst kontrolliert testen möchten.
Kann ein kostenloser Test angefragt werden?
Ja. Eine kostenlose Demo und Testmöglichkeit kann unter info@aiplanlab.com angefragt werden.
Ersetzt BAMROC den BIM-Koordinator oder Planer?
Nein. Die Software unterstützt zeitintensive Teile der Clash Resolution. Technische Entscheidungen, Modellqualität und finale Validierung bleiben weiterhin Ingenieuraufgaben.
Kann BAMROC auch mit Linear, MagiCAD oder anderen Revit-Erweiterungen eingesetzt werden?
Ja. BAMROC fügt sich in einen Revit-basierten BIM-Workflow ein und kann daher auch dann eingesetzt werden, wenn TGA-Planer mit Revit-basierten Berechnungs- oder Modellierungs-Add-ins arbeiten. Der konkrete Workflow sollte in einem Pilotprojekt geprüft werden.
Sollte BAMROC sofort in einem laufenden Projekt eingesetzt werden?
Als erster Schritt empfehlen wir ein gut ausgewähltes Pilotprojekt: einen repräsentativen, aber kontrollierbaren Modellbereich, in dem Anzahl und Art der Clashes sowie das Einsparpotenzial messbar sind.
Welche Revit-Versionen werden unterstützt?
Unterstützte Revit-Versionen: 2020–2025.
